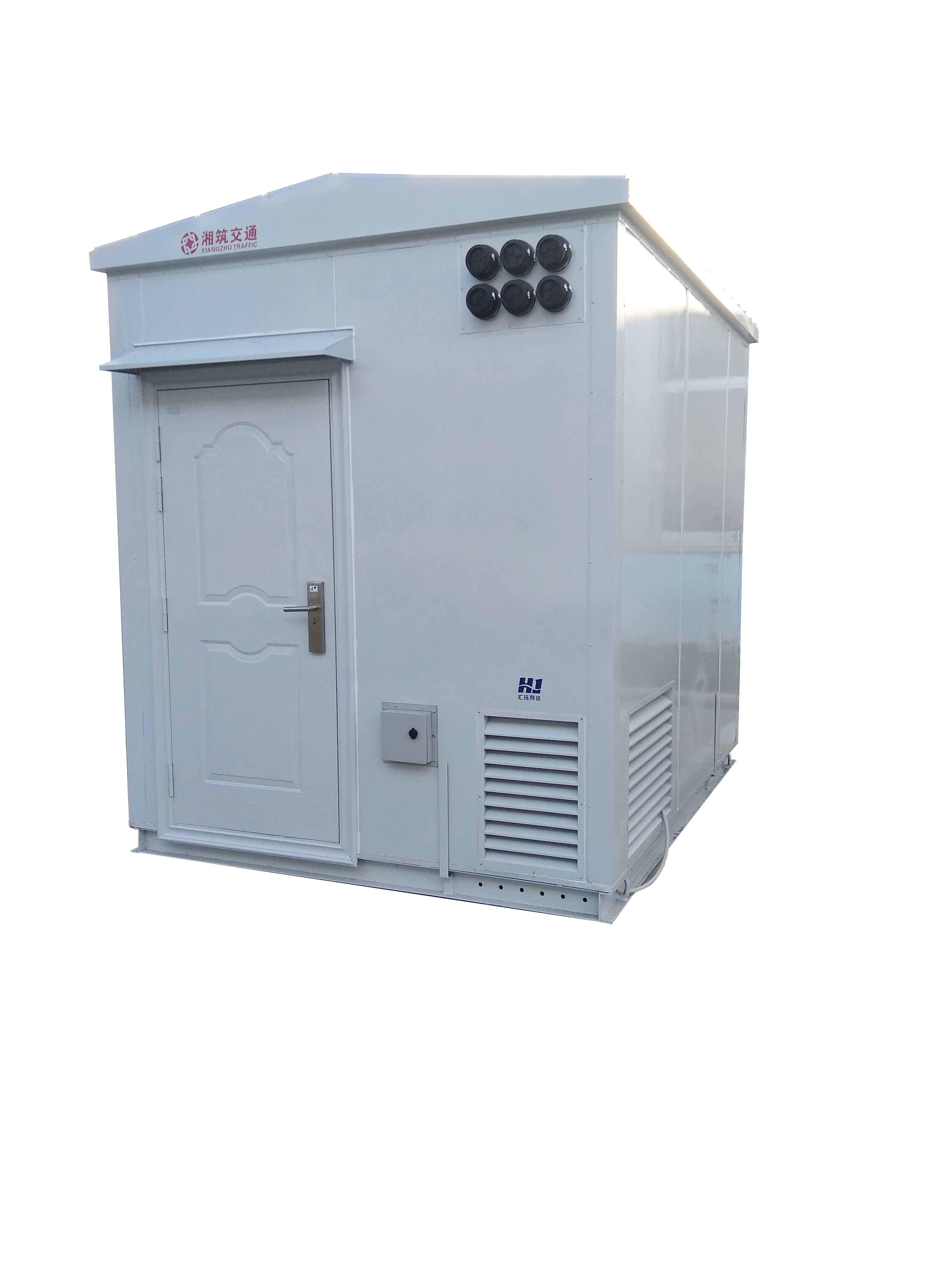

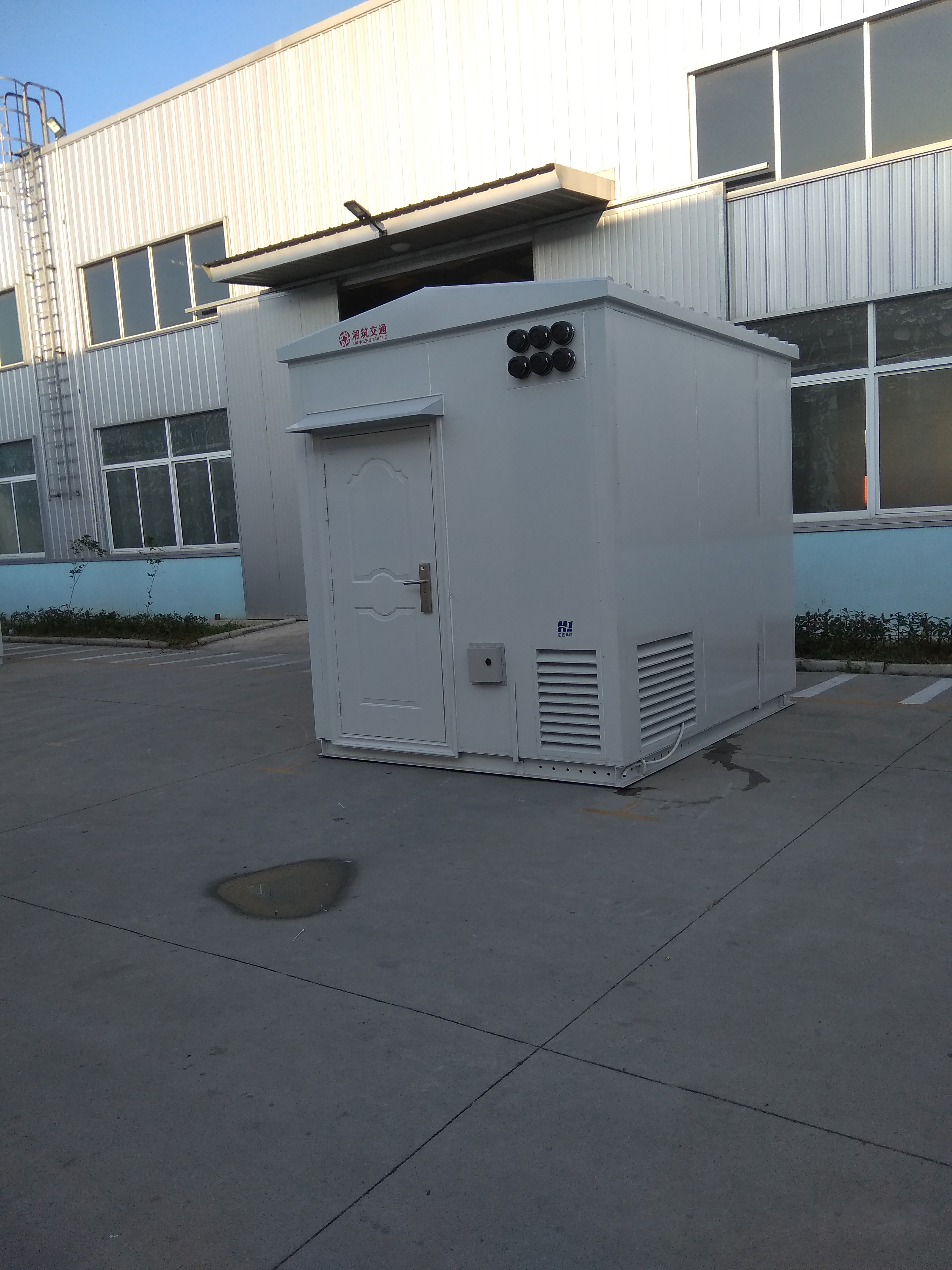

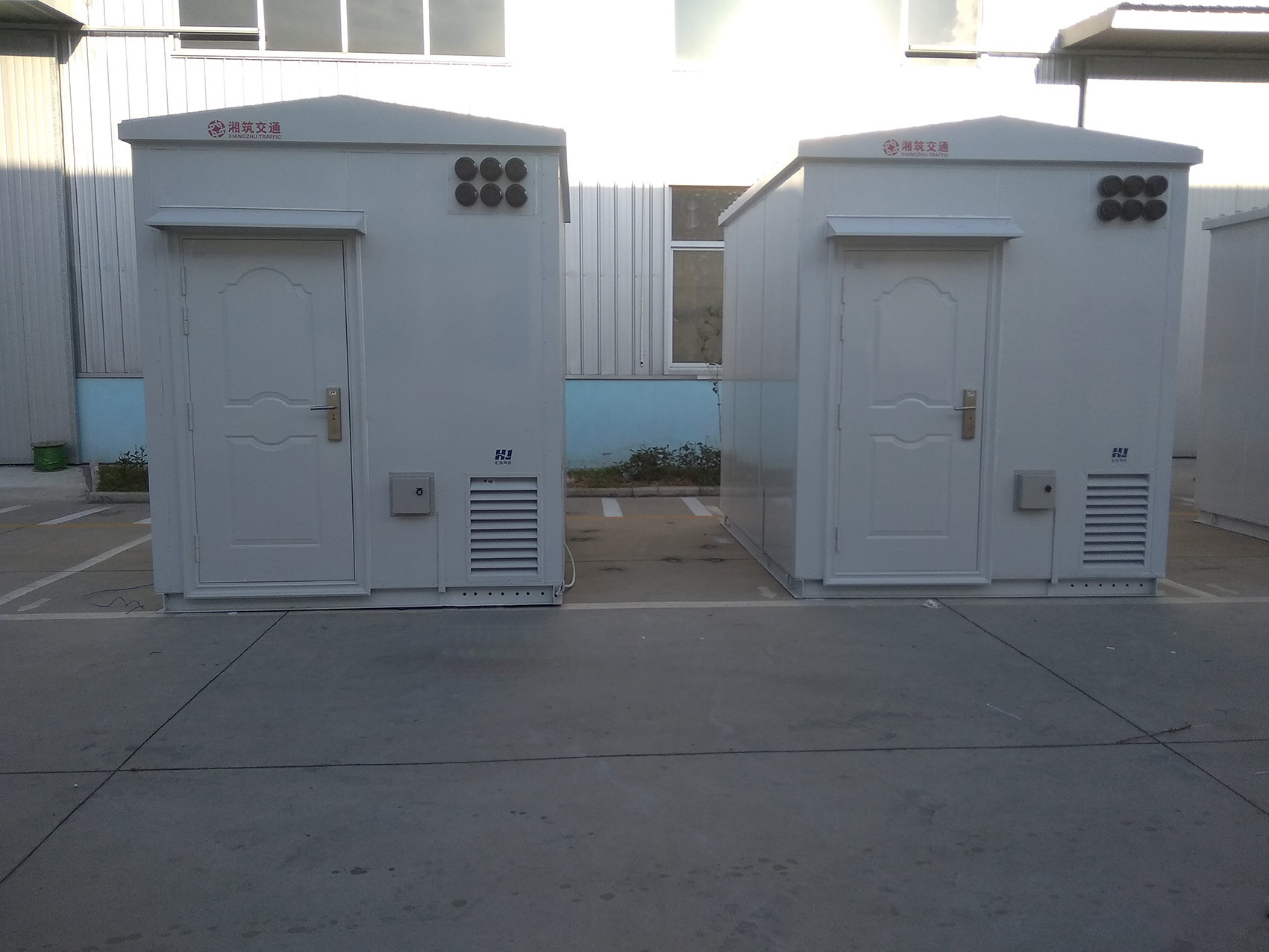

室外一体化通信机房

一体化室外机房主要采用彩钢板材料结构构造的一种机房，具体很好的保温性能，应用于通信系统，直接处于户外气候条件下，为内部通信设备提供机械和环境保护的机房，其特征是可以在工厂生产，便于运输和现场安装，允许许可的人员进入操作，是一种可以集成主设备、系统电源、交直流配电、环境监控、散热设备、电池和防雷接地，并为基站提供户外工作环境和安全管理的一体化机柜，主要应用于屋顶、街边、山区、铁路沿线以及高、低温环境等各种室外场景，满足客户在节能减排、快速布署、多场景适应方面的需求。




产品特点

• 房体采用金属框架结构，四面及顶采用彩钢板保温材料作为墙板；
• 彩钢材料：三明治结构，内外层为钢板（0.5~0.8厚），中间为50~100夹心保温层mm，隔热材料（EPS、PU可选）；
• 机房分为五面体（无底），六面体（四面+顶底）；
• 户外机房防盗门结构，防盗能力强，机房的螺丝设置在柜体内部、外部不可见，能防止自拆卸。
• 表面处理：脱脂、酸洗、防锈磷化，静电喷塑，户外机柜采用进口户外粉喷涂烘烤，涂层符合GB/T 3181-2008

中的要求。

• 机柜表面的涂层附着力附着力试验后，应满足GB/T 9286-1998中等级1的要求。
• 锁具，抗破坏性能应符合GA/T 73-1994中的B级要求室外一体化设备柜的防雷设计应符合YD 5098-2005

《通信局（站）防雷与接地工程设计规范》。

• 机房内可根据需求配置：通信设备机架、电源架、ODF架、走线架、配电箱、馈线窗、监控单元、电池架等
• 机柜防护等级达到IP55以上；

工作环境指标：

21. 工作温度： -20℃-+60℃。
21. 贮存温度：-40℃～+65℃
21. 工作相对湿度：不大于80％（+30℃时））
21. 贮存相对湿度：≤90％～96％（40℃±2℃）
21. 大气压力：70～106kpa


主要配置说明：



序号	设备名称	规格	数量	备注
1	机房主体 (内0.5、外0.8、厚75mm)	4.6*2.8*2.5米	1套	规格可根据需求定制 材料规格可选
2	门	A级防盗门	3套
3	馈线窗/进线洞	9孔	2套	规格可根据需求定制
4	室内设备架	2000*600*600	1套	规格可根据需求定制
5	交流配电箱	380V	1架	规格可根据需求定制
6	组合开关电源	300~600A	1架	规格可根据需求定制
7	电池组（含电池架）	1~2组（500AH）	1组	规格可根据需求定制
8	电路系统	1套	1套	标配（可根据需求配置）
9	照明系统	1套	1套	标配（可根据需求配置）
10	动环监控	1套	1套	规格可根据需求定制
11	空调（含室外机防盗网）	1P~3P挂式	1台	规格可根据需求定制
12	消防设备	2~4L	1套	可选
13	地线排	2块	2块	可选
