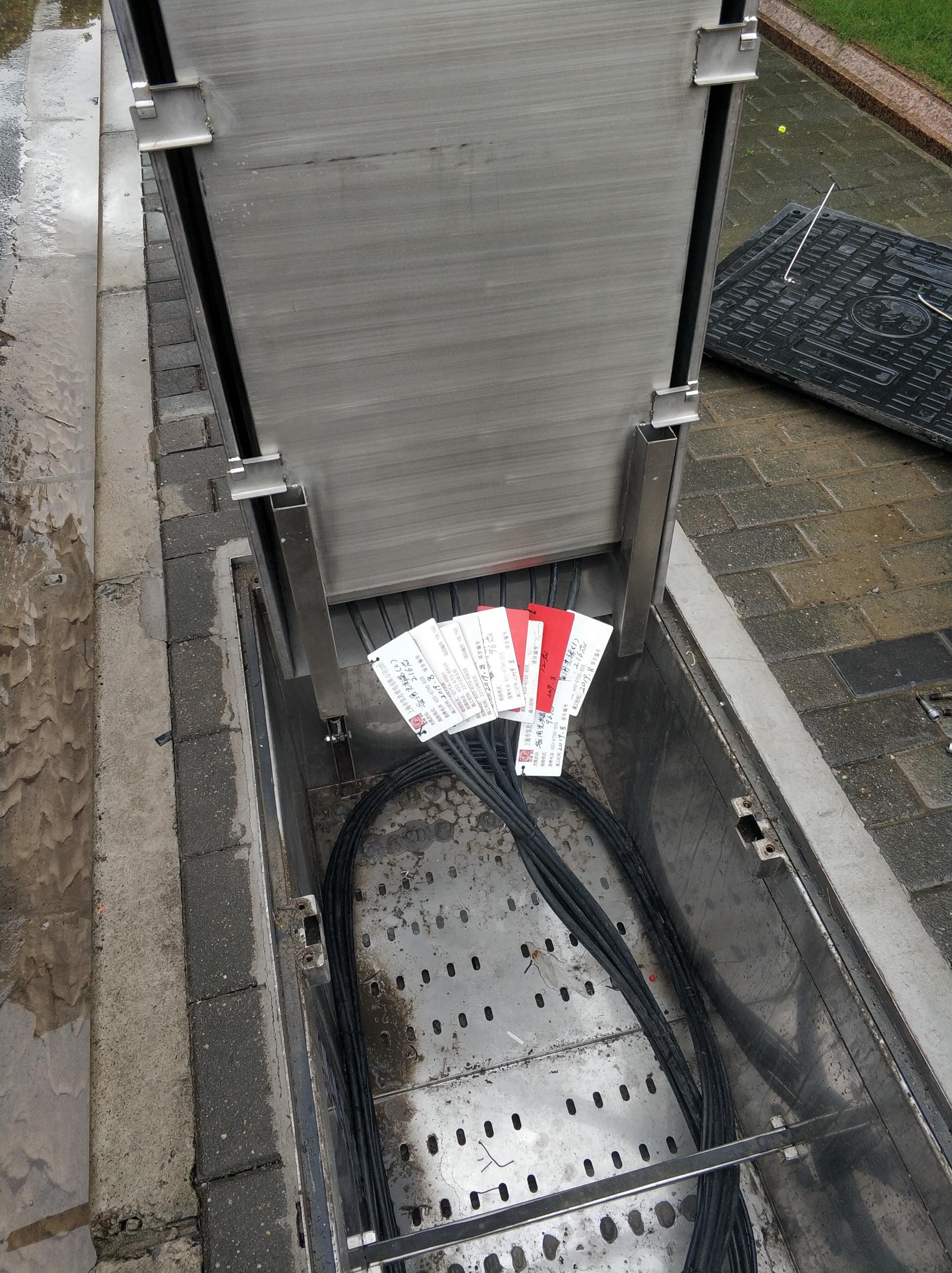

地埋光缆交接箱应用范围为光传输网络、光接入网等需要实现光缆、光纤的连接与调度的场景,实现端接主干光缆与配线光缆、并可放置光分路器的功能。
产品特点
◇ 无须占用地面与立体空间,免除土地资源申报程序.项目建设可控性强;安装施工容易征得市政部门、居民业主的同意;避免交通车辆碰撞、行人无意识损坏或蓄意撬盗等现象发生;整体在地面以下,彻底摆脱“牛皮癣”困扰;安装后与地表保持平整一致.与现有设施、环境容易协调,既不影响交通安全,也不影响市容市貌;安装和维护在地面操作.免除高空作业的困难与危险;杜绝架空箱在恶劣天气或壁挂箱由于承载建筑老化所造成的安全隐患;地下环境的保温特性,有利于保障通信质量的稳定,提高设备的使用寿命。
◇ 柜体采用304拉丝不锈钢钢板做主材, 具有良好的机械及防腐性能,耐候性优良。强度高,外型美观。
◇ 采用整体铰链,搭扣锁具及不锈钢夹具等固定,防盗功能强,有效防止箱外异物进入锁芯,安全可靠。
◇ 托盘可单独施工,熔接与成端分离且在同一层面操作,施工方便。
◇ 进出线设计合理,有专门的走线槽,固定座,盘纤轮,进缆跳线全正面化操作。
◇ 有足够的光纤盘储空间,保证光缆、光纤的曲率半径。
◇ 拥有可靠完善的接地保护。
◇ 所有技术性能指标均符合GB4208-1993外壳防护等级IP68级。
工作环境指标:
◇工作温度: -40℃~+60℃;
◇贮存温度:-40℃~+60℃;
◇相对湿度:≤95%(+40℃);
◇大气压力: 70Kpa~106Kpa;
◇连接器衰减(插入、互换、重复)≤0.3dB;
◇回波损耗≥50dB;
◇插拔耐久性寿命>1000次;
◇高压防护地与箱体绝缘电阻>1000MΩ/500V(DC);
◇高压防护地与箱体间耐压>3000V(DC)/1min不击穿、 无飞弧。
配置 | 项目 | 技术指标 | ||||

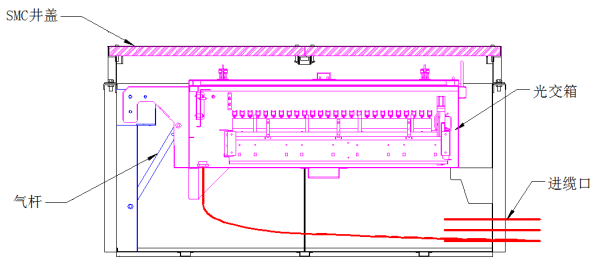

翻转式地埋光缆交接箱 | 产品型号 | 72芯 | 288芯 | 576芯 | ||
外箱尺寸(HxWxD) | 890*690*700mm | 725*1440*740mm | 950*1340*890mm | |||
机柜材质 | 304不锈钢 | |||||
维护方式 | 机柜井盖,含SMC井盖 | |||||
组装方式 | 拼装 | |||||
防护等级 | IP68 | |||||
工作温度 | -40℃~+55℃ | 相对湿度 | ≤95%(+40℃) | |||
贮存温度 | -40℃~+60℃ | 大气压力 | 70Kpa~106Kpa | |||
连接器衰减(插入、互换、重复) | ≤0.3dB | |||||
回波损耗 | ≥50dB | |||||
插拔耐久性寿命 | >1000次 | |||||
高压防护地与箱体绝缘电阻 | >1000MΩ/500V(DC) | |||||
高压防护地与箱体间耐压 | 耐压>3000V(DC)/1min不击穿、 无飞弧 | |||||
