室外一体化机柜的作用，室外一体化机柜优势

室外一体化机柜可以检测现场施工建设规范，动环监控系统全方位的监控，实时监控异常情况。下面小编给大家讲讲“室外一体化机柜的作用，室外一体化机柜优势”。

一、室外一体化机柜的作用

UPS以及以它为核心的整个供电系统，是满足数据中心供电质量的核心部分，如果供电系统因自身原因或自然灾害，造成电压不稳定、供电瞬时或长期中断，都会造成信息系统宕机。而蓄电池又是整个系统中重要的组成之一，是确保整个供电系统稳定运行的“后一道屏障”。

近年来，随着互联网络和计算机技术飞速发展，信息系统在企业中被赋予越来越重要的任务，需要7×24小时不间断为企业各项业务活动提供支持。因此，企业对数据中心的安全性、可靠性提出更高层次的要求。

ETC门架系统，需要吊装在露天的高速公路上，ETC门架系统的一体化柜也安装在门架旁，一体化柜需适应各种复杂气候环境：暴晒、防尘防水、防潮湿、防霉变、防盐雾、防锈，要抗风、抗震。

ETC门架系统一体化柜也叫ETC户外一体化柜(简称:ETC一体化柜)，其主要为门架车道控制机、工业交换机、收费系统PC等设备提供一体化收容和为门架设备提供可靠供备电，保障路侧关键生产设备的可靠运行。

为了给高速公路收费系统提供可靠的支撑，户外柜将配置UPS电源及电池设备、空调设备、配电设备、网络传输设备、环境监控设备。

ETC业务设备有：收费系统PC、车道控制器、天线控制器、RSU(Road Side Unit)设备等.

ETC门架一体化智能机柜核心功能包括了户外机柜、配电单元、工业空调、UPS、后备电池、防雷、消防、智能门禁、动环监控等功能，具有防盗、防尘、防水、防腐、蓄电能力长、实时监控、智能预警等特点。

但不同省的高速公路ETC门架系统又有自己的特定要求，设计了单舱、双舱、三舱机型来满足。

(1)提供稳定可靠的动力环境监控系统。

(2)为运维管理提供有效的信息。

(3)具有可扩展性，可与第三方平台对接。

(4)节省运维管理费用，达到短期投资长期受益的目的。

(1) 创新型结构设计易通技术的高速公路一体化智慧机柜采用“拼装式模块化”的创新型结构设计，客户可现场快速安装，各功能模块分步安装，预留线槽、孔以及对插端子;设备安装方便、线缆走线便捷美观。

(2)功能模块化设计易通技术高速公路一体化智慧机柜集电源转换供应、后备电源(N+1)储能、数据采集、数字报警、摄像单元、智能温控等多个功能模块于一体，实现了产品的高可靠性、高集成性、易维护性。

(3)远程网管功能易通技术高速公路一体化智慧机柜配套的后台设备运维管理系统，能够配合甲方需求，进行远程监测高速公路一体化智慧机柜内设备的状态(设备工作状态、逆变与整流电源运行状态、环境状态、门开合状态等)、处理工作异常或设备故障(自动巡检、主动告警、1000条日志记录、GPS定位、设备自动上线等)、实时远程管理(信息查询、参数配置、自动同步、远程开关控制等)。

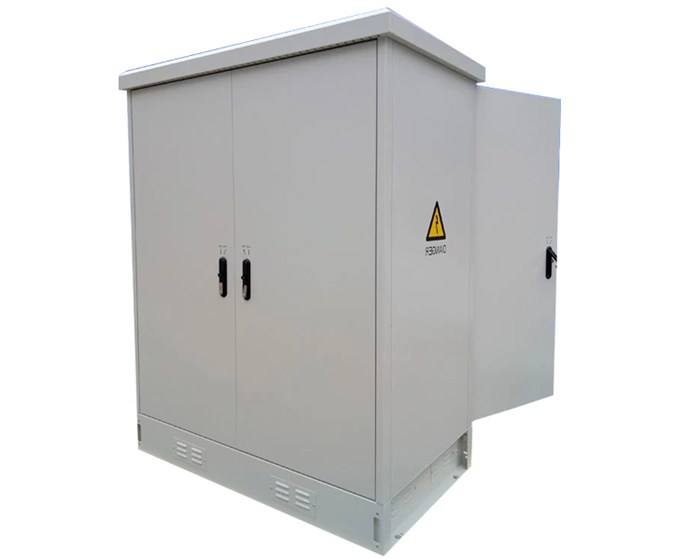

1、主柜体

机柜内部包含嵌入式开关电源、逆变电源、100AH 48V(铁锂电池、铅碳胶体蓄电池、铅酸免维护蓄电池、胶体蓄电池可选)、电源防雷、配电单元、动环监控、摄像单元、无水空调、风扇、照明灯及传感器，机柜内单元采用标准19英寸安装、接线方便，每个单元均可独立更换。

机柜适合户外环境使用，具备防雨、防尘、通风散热、抗紫外线(耐老化)、防盗、防锈;箱体具有明显标识，表明机柜用途等；箱体大小根据配套设备的数量和尺寸来设计，并预留充足的空间，方便设备安装和维护。

工作温度范围-40℃～+85℃，工作湿度≤95%RH;机箱工作电压范围AC165～AC264V;防护等级符合IP65。

2、集中供电

柜内配备一个3U配电单元，配电单元由1路32A/2P市电输入、1路32A/2P油机输入(带互锁)、1路B级/2P防雷器、2路32A/1P和4路智能空开交流输出、2路16A/1P直流输出及铜牌组成配电单元来集中给设备供电。

3、不间断逆变电源

柜内配备一台2KVA/3KVA/6KVA的不间断逆变电源给设备供电，UPS电源的特点：

(1)纯正弦波输出，零转换时间,有效保证了负载不间断运行的可靠性.

(2)CPU微处理器控制，逆变电源系统自诊断、自保护，大幅延长UPS的使用寿命。

(3)智能化管理,市电故障时可实现数据自动存储 。

(4)蓄电池在线管理，大幅延长蓄电池寿命，保护用户投资。

(5)直流开机，无须市电可用蓄电池启动UPS及负荷机器

(6)全天候EMI/RFI滤波器防止了杂讯导致的数据错误。

(7)可搭配发电机使用，有效净化发电机所产生的不良电力。

(8)采用SPWM脉宽调制技术、IGBT功率模块,强力抗干扰,输出波形纯正。

(9)充电速度快，长效机可提供约5-10A的初始充电电流(10)绿色环保电源，输入功率因数高达95%以上，避免对电网的污染

5、动环监控

可以提供1路10M/100M以太网口;路GPRS+GPS通信;1路温湿度测量;4路通用模拟量测量(AI);2路交流电压检测;1路蓄电池组总电压测量;8路数字量输入(DI);8路数字量输出(DO);4路串口(包括8路RS485串口和2路RS232串口)等功能。

1)柜内状态检测功能：

温湿度检测：配备温湿度传感器，实时采集本地显示温湿度，并上传柜内温湿度情况;柜内温度过高上传高温告警。

柜门状态检测：实时检测柜门状态，柜门非法打开告警;柜门开启后，上报开门告警警。

烟雾状态检测：实时检测柜内是否有烟雾，当柜内有烟雾是，上传烟雾告警。水浸状态检测：实时检测柜内是否有进水，当柜内有进水是，上传水浸告警。

2)箱内设备检测功能：

防雷器状态检测：实时检测防雷器好坏状态。

220V强电检测监测：实时监测并上传电压状态，当市电断电时，上传市电断电告警。

电池组检测监测：实时监测并上传电压状态，当电池组电压过低时，上传电池组电压过低告警。

设备状态检测：通过RS485或RS232读取4路设备的数据，并将数据上传给数据中心。

3)远程控制功能：温控控制：可远程控制无水空调启停。

风扇控制：可远程控制风扇启停。照明灯控制：可远程控制照明灯开关。断路器控制：可实现远程断电重启。复位控制：可远程控制系统复位。

6、节能型直流无水变频空调

采用智能控制器根据环境温度的变化而自动检测、自动运行，并记录整个系统的运行时间、功耗、事件及历史数据，数据可存储100条事件信息、1280条历史数据记录、可查询256天的日志信息。

无水空调特点：

（1）空调制冷所产生的冷凝水，利用独特设计把水引到冷凝器上，利用冷凝器的热量将水消耗完全，无需排水可达到“自产自消”的效果，同时、低温的令凝水有效降低空调负荷，压缩机运作电流下降，实现节能目的;

（2） 构思新颖，整体技术设计先进，从机械到硬件，从控制到云平台，都远远超越同行，制冷系统合理的设计，电气元件的选配，打水系统部分完美的设计，合理并简易安装方式等设计，既可以对设备制冷降温，又不需要排冷凝水，适用于任何场所，解决了所有排水困难问题，在附图结构可以看出，设计精巧，部件协调良好，配合电信电力行业机柜使用防水等级均达到IP65以上;

(3) 自带干接点告警输出与RS485通信接口;

(4) 系统设计有高/低温保护，使用更安全。

二、室外一体化机柜优势

1、简单

一体化产品深度整合、工厂预验证测试相比现场施工建设更加规范、安全可靠；全密封设计杜绝外界空气尘埃及腐蚀性气体对IT设备的危害；动环监控系统全方位监控基础设施，及时告警异常状况，安全无忧。

2、省时

产品化的设计让IC系列机柜式智慧数据中心在现场一天内即可完成安装交付，相比传统建设模式快2倍以上。

3、低成本

占地面积最小仅0.7m2，封闭式设计，环境适应能力强，不需要装修、地板等配套工程，有效降低CAPEX，全封闭式制冷提升整机能效，降低OPEX，使总体拥有成本TCO显著下降。

4、好管理

一站式售后服务能及时处理各类设备故障问题，省时省心；标配动环监控系统，可本地、远程监控管理，更可多网点接入上层管理平台统一监管，多样化选择支持。

5、一体化

一体化机柜整合了UPS电源、配电、制冷、门禁、机柜、照明、消防、动环监控、应急通风等多个系统，通过监控系统对全部子系统实现统筹管理，打造成为一体化产品，简化设计、采购、建设流程。

以上就是“室外一体化机柜的作用，室外一体化机柜优势”希望对您有所帮助。如果您还有其他问题，可以随时咨询我们。
